      HDMI認證

      HDMI是(High Definition Multimedia Interface)的縮寫,意思是高清晰度多媒體接口,是一種數字化視頻/音頻接口技術,適合影像傳輸的專用型數字化接口。

      HDMI技術由HDMI協會推出并管理, HDMI產品必須通過HDMI認證才能公開使用并銷售。

      HDMII測試規范

      HDMI測試規范的規范細節請參考:《HDMI一致性測試規范1.1》,《HDMI規范1.1》,《HDCP規范1.1》;

      一.HDMI輸出兼容性測試:

      1 HDMI接口電視的兼容性:同時傳輸音頻和視頻;

      2 DVI接口電視的兼容性:只傳輸視頻;

      3 HDMI接口的功放的兼容性:只傳輸音頻;

      判斷標準:HDMI接口可以傳輸的音頻支持任何能通過S/PDIF輸出的壓縮數字音頻“2/6/8聲道,32-192KHZ采樣率的未壓縮的數字音頻,可以輸出“I2S(一種數字傳輸界面,時差性能要優于S/PDIF,適合短距離通訊)和SPDIF的音頻;它總能獲得CD的音頻質量;HDMI接口可以傳輸的視頻支持高清1080I”高清720P”普通隔行普通逐行,同時支持NTSCPAL電視制式;可以根據接受端可以接受的視頻狀態自動輸出“YUV”“RGB”編碼的視頻格式;

      二.HDMI端口插拔可靠性測試:

      1.接口熱插拔可靠性:在碟機和接受端都工作的狀態下,插拔HDMI接口,兩端的設備是否工作正常,HDMI輸出的音視頻功能是否正常;

      2ESD 測試

      3.接口插拔壽命測試:多次插拔HDMI接口,測試HDMI接口壽命;判斷標準:熱插拔時接受端能正常輸出HDMI的音視頻信號,源端系統需仍正常工作;接口插拔壽命最少需要5000次以上;

      三.HDMI輸出的可靠性測試:

      1.源輸出端驅動能力測試;

      2.連接線的衰減特性測試;

      3.高頻和大容量數據傳輸可靠性;

      判斷標準:最長可以傳輸30米,保證聲音圖像正常;大容量DVD(多字幕,多通道)碟片播放畫面的流暢性;

      4.開機,待機時,HDMI是否輸出正常。

      四.HDMI連接線和接口的檢測標準:

      請參考HDMI接口和連接線的供應商的檢測標準;

      五.非正常工作狀態下HDMI端口輸出測試:

      1.高低溫狀態:

      2.高低壓狀態:

      3.長時間工作狀態:

      判斷標準:具體的溫度,電壓和工作時間的參數參考普通碟機;在這些狀態下,需要HDMI接口的音視頻功能正常工作;

      六.HDMI輸出端口功能測試:

      1HDMI端口支持1080P720P的高清格式視頻輸出;

      2HDMI端口支持各種壓縮和非壓縮的數字音頻輸出;

      3.自動偵測接受設備的屏幕比例;判斷標準:在同樣的片源下,HDMI高清輸出圖像效果應該比CVBS和普通色差更清晰,無閃爍,細節的表現力上更強,色彩更逼真(可以用高清晰的JPEG圖片或DVD效果演示碟來演示);如果接受的電視設備可以解碼由HDMI輸出的數字音頻信號,接受端應該有聲音輸出;HDMI輸出端可以自動調整輸出的寬高比來適應接受設備。

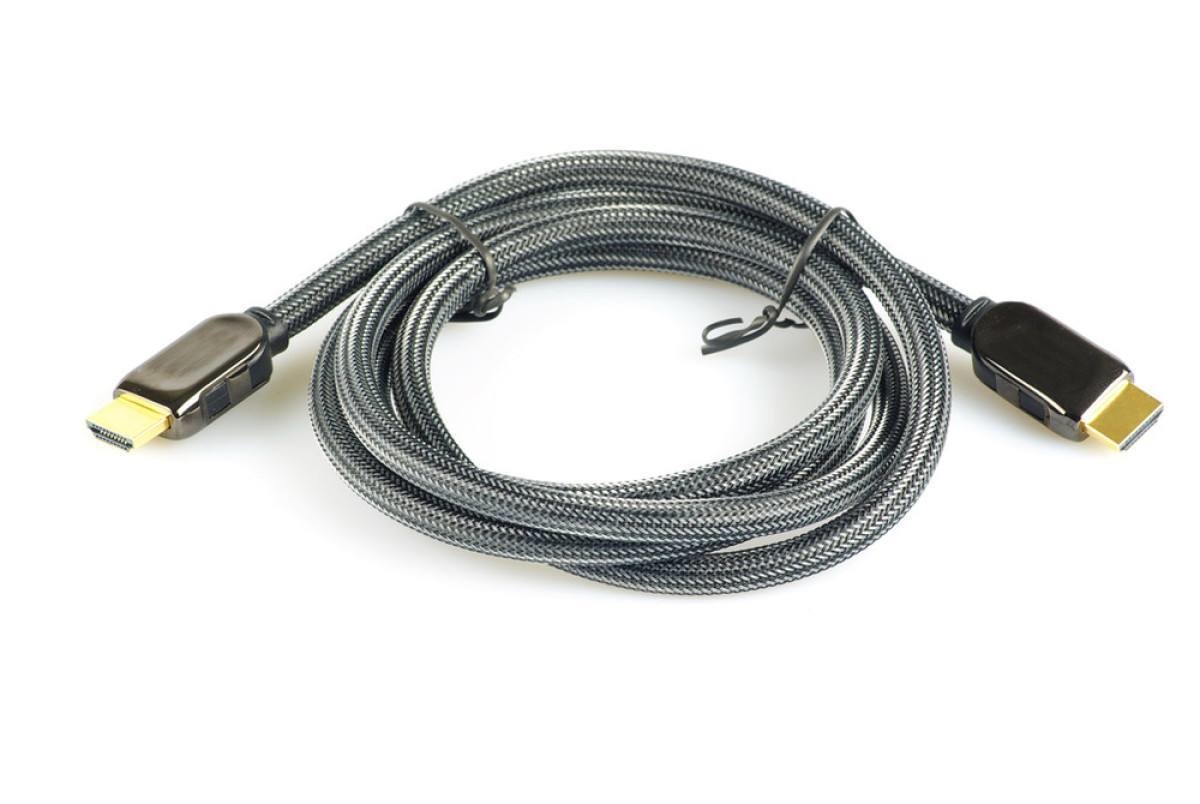

       HDMI接頭

       HDMI的規格書中規定四種HDMI接口,分別是:

      HDMI A Type

      應用于HDMI1.0版本,總共有19pin,規格為4.45mm×13.9mm,為最常見的HDMI接頭規格,相點對點于DVI Single-Link傳輸。在HDMI 1.2a之前,最大能傳輸165MHzTMDS,所以最大傳輸規格只能在于1600×1200TMDS 162.0MHz)。

      Pin

      Pin定義

      1

      TMDS   Data2+

      2

      TMDS   Data2 Shield

      3

      TMDS   Data2–

      4

      TMDS   Data1+

      5

      TMDS   Data1 Shield

      6

      TMDS   Data1–

      7

      TMDS   Data0+

      8

      TMDS   Data0 Shield

      9

      TMDS   Data0–

      10

      TMDS   Clock+

      11

      TMDS   Clock Shield

      12

      TMDS   Clock–

      13

      CEC

      14

      ReservedN.C. on device

      15

      SCL

      16

      SDA

      17

      DDC/CEC   Ground

      18

      +5V   Power

      19

      Hot   Plug Detect

      HDMI B Type

      應用于HDMI1.0版本,規格為4.45mm×21.2mm,總共有29pin,可傳輸HDMI A type兩倍的TMDS數據量,相點對點于DVI Dual-Link傳輸,用于傳輸高分辨率(WQXGA 2560×1600以上)。因為HDMI A type只有Single-LinkTMDS傳輸,如果要傳輸成HDMI B type的信號,則必須要兩倍的傳輸效率,會造成TMDSTxRx的工作頻率必須提高至270MHz以上。而在HDMI 1.3 IC出現之前,市面上大部分的TMDS TxRx只能穩定在165MHz以下工作。此類接口未應用在任何產品中。

      Pin

      Pin定義

      1

      TMDS   Data2+

      2

      TMDS   Data2 Shield

      3

      TMDS   Data2–

      4

      TMDS   Data1+

      5

      TMDS   Data1 Shield

      6

      TMDS   Data1–

      7

      TMDS   Data0+

      8

      TMDS   Data0 Shield

      9

      TMDS   Data0–

      10

      TMDS   Clock+

      11

      TMDS   Clock Shield

      12

      TMDS   Clock–

      13

      TMDS   Data5+

      14

      TMDS   Data5 Shield

      15

      TMDS   Data5-

      16

      TMDS   Data4+

      17

      TMDS   Data4 Shield

      18

      TMDS   Data4-

      19

      TMDS   Data3+

      20

      TMDS   Data3 Shield

      21

      TMDS   Data3-

      22

      CEC

      23

      ReservedN.C. on device

      24

      ReservedN.C. on device

      25

      SCL

      26

      SDA

      27

      DDC/CEC   Ground

      28

      +5V   Power

      29

      Hot   Plug Detect

      HDMI C Type

      俗稱mini-HDMI,應用于HDMI1.3版本,總共有19pin,可以說是縮小版的HDMI A type,規格為2.42mm×10.42mm,但腳位定義有所改變。主要是用在便攜式設備上,例如DV、數字相機、便攜式多媒體播放機等。由于大小所限,一些顯卡會使用mini-HDMI,用家須使用轉接頭轉成標準大小的Type A再連接顯示器。

      Pin

      Pin定義

      1

      TMDS   Data2 Shield

      2

      TMDS   Data2+

      3

      TMDS   Data2–

      4

      TMDS   Data1 Shield

      5

      TMDS   Data1+

      6

      TMDS   Data1–

      7

      TMDS   Data0 Shield

      8

      TMDS   Data0+

      9

      TMDS   Data0–

      10

      TMDS   Clock Shield

      11

      TMDS   Clock+

      12

      TMDS   Clock–

      13

      DDC/CEC   Ground

      14

      CEC

      15

      SCL

      16

      SDA

      17

      ReservedN.C. on device

      18

      +5V   Power

      19

      Hot   Plug Detect

      HDMI D Type

      應用于HDMI1.4版本,總共有19pin,規格為2.8mm×6.4mm,但腳位定義有所改變。新的Micro HDMI接口將比19MINI HDMI版接口小50%左右,可為相機、手機等便攜設備帶來最高1080p的分辨率支持及最快5GB的傳輸速度。

      Pin

      Pin定義

      1

      Hot   Plug Detect

      2

      Utility

      3

      TMDS   Data2+

      4

      TMDS   Data2 Shield

      5

      TMDS   Data2-

      6

      TMDS   Data1+

      7

      TMDS   Data1 Shield

      8

      TMDS   Data1-

      9

      TMDS   Data0+

      10

      TMDS   Data0 Shield

      11

      TMDS   Data0-

      12

      TMDS   Clock+

      13

      TMDS   Clock Shield

      14

      TMDS   Clock-

      15

      CEC

      16

      DDC/CEC   Ground

      17

      SCL

      18

      SDA

      19

      +5V   Power




      HDMI版本演化



      HDMI 1.1 / 1.2

      ·     HDMI 1.1

      20045月提出

      ·     支持DVD-Audio

      ·     HDMI 1.2

      20058月提出

      ·     支持8聲道1bit音頻(SACD所用戶)

      ·     PC訊源可使用HDMI Type A接頭

      ·     在維持YCbCr CE色域前提之下開放PC訊源使用原生RGB色域

      ·     要求HDMI 1.2以上顯示器支持低電壓訊源

      ·     HDMI 1.2a

      200512月提出

      ·     完全確立CEC溝道的功能,指令集,以及兼容性測試程序

      HDMI 1.3

      2006622日提出

      ·     擴增single-link模式的帶寬至340 Mhz(數據發送速度10.2 Gbps

      ·     24bit色域(1677萬色)擴張支持至30-bit, 36-bit,48-bitRGB or YCbCr)色域(相當于超過十億色顯示)

      ·     支持新的xvYCC色彩標準

      ·     支持自動語音同步(臺詞對嘴)機能

      ·     支持Dolby TrueHD以及DTS-HD Master Audio信號輸出至外接解碼器如果播放機具有直接將此二種信號解碼的能力,則不需要支持HDMI 1.3,因為所有的HDMI規格都可以發送未壓縮的音頻信號。

      ·     提出新的小型化接頭以支持輕便型攝像機

      ·     SonyPlayStation 3是第一個上市的HDMI 1.3播放機。

      ·     Sony BRAVIA KDL- 46X2500KDL-40X2500是第一個上市的HDMI 1.3顯示屏。(1080p支持新的xvYCC色彩標準, 36bits deep color

      ·     EPSON EMP-TW1000是第一個上市的HDMI 1.3的投影機(支持30-bit deep color

      ·     HDMI 1.3a

      20061110日提出

      ·     修改Cable and SinkHDMI C Type接頭

      ·     Source termination recommendation

      ·     移除上升時間(rise time)和下降時間(fall time)的最高最低限制

      ·     改變CEC電容限制

      ·     澄清RGB視頻量化范圍

      ·     增加CEC指令關于時間及聲音控制

      ·     同時Released認證的測試規格文件

      ·     HDMI 1.3b

      2007326日提出

      ·     主要是修改HDMI測試規格(HDMI Testing specification),而HDMI Specification依然是HDMI 1.3a。所以第一次出現當時的主要的HDMI Specification跟測試規格(HDMI Testing specification)是不同版本的情況發生。

      ·     1.3b 2007/03/26 Modifications to TE overview and policy description4.1

      ·     Addition of Agilent TDR to Recommended TE4.2.1.11

      ·     Clarification of tentative cable emulators4.2.1.17

      ·     Jitter tolerance test changes (8-7)

      ·     Added cable tests for TMDS_CLOCK channel (5-3)

      ·     New VL triggering (7-2)

      ·     Editorial and clarifications on CEC Line Degradation7-15, 8-14

      ·     Added testing of additional source-supported Deep Color formats (7-34)

      ·     Additional HDMI VSDB EDID checks (8-3)

      ·     Additional TTC usage5-3, 8-5, 8-6, 8-7

      ·     Incorporated Tek-recommended setup and calibration for TDR (8-8)

      ·     Clarification on Sink Deep Color Recommended Test Method (8-25)

      ·     Added long cable or cable emulator use for Repeater test (9-3)

      ·     Added color-depths for each format in Source_Video_FormatsApp. 3

      ·     Removed test for filler bytes (8-3)

      ·     Removed Tektronix part number of cable emulator EFF-HDMI-CE-01

      ·     HDMI 1.3b1

      200781日提出

      ·     僅修正關于測試設備上Type C connector的固定器(fixture)的些微內容

      ·     HDMI 1.3c

      2008725日提出

      ·     1.3b1.3b1一樣是為1.3a制訂的測試標準

      ·     與之前版本的主要差異為線材的測試(增加線材測試條目或修正其內容有助于HDMI設備的互連兼容性)

      ·     亦有部分修改與repeaterCEC相關

      HDMI 1.4

      2009528日提出

      ·     新增HDMI百兆以太網溝道,允許基于互聯網的HDMI設備和其它HDMI設備共享互聯網接入,無需另接一條以太網線。

      ·     新增音頻回授溝道(ARC, Audio return channel),讓高清電視可通過HDMI線把音頻信號獨立傳送到A/V功放接收機、音響設備上輸出。

      ·     定義通用3D格式和分辨率。實現家庭3D系統輸入輸出部分的標準化,最高支持兩條1080p分辨率的視頻流。

      ·     最高支持4K×2K3840×2160p@24Hz/25Hz/30Hz4096×2160p@24Hz

      ·     拓展支持色彩空間,專為數字相機設計的色彩空間,包括sYCC601Adobe RGBAdobeYCC601,可在連接數字相機的時候顯示更精確的逼真色彩。

      ·     新增Micro HDMI迷你接口,新的Micro HDMI接口將比19針普通接口小50%左右。

      ·     支持汽車連接系統,一種為車載高清內容傳輸設計的線纜規范,可避免發熱、震動、噪音等汽車內部常見環境的影響,也為汽車制造商在車內傳送高清內容提供一套切實可行的解決方案。[2]

      ·     HDMI 1.4a

      201034日提出

      ·     新增Top-and-Bottom(上下)格式

      ·     新增兩套應用于廣播系統中的強制性3D畫面傳輸格式標準

      o            Side-by-Side Horizontal(并發水平)

      o            Top-and-Bottom(上下)

      ·     定義強制性廣播、游戲、電影3D標準

      ·     HDMI 1.4a標準要求

      o            3D顯示設備幀封裝水平須達到720p@501080p@24720p@601080p@24

      o            Side-by-Side Horizontal需達到1080i@501080i@60

      o            top-and-bottom需達到720p@501080p@24720p@601080p@24

      ·     HDMI 1.4b

      20111011日提出

      ·     支持3D1080p120Hz

      HDMI 2.0

      201394日提出

      ·     新增2160p@50 YCbCr 4:2:02160p@60 YCbCr 4:2:04K分辨率)

      ·     支持21:9長寬比

      ·     32聲道,4組音頻流

      ·     傳輸帶寬18Gbps

      ·     線材兼容HDMI 1.4(沒有定義新的數據線和接頭)

      ·     支持CEC擴展

      ·     支持雙畫面

      ·     動態自動聲畫同步

      ·     HDMI 2.0a

      201548日提出

      ·     支持高動態范圍成像(HDR

      ·     HDMI 2.0b

      支持高動態范圍成像(HDR)視頻的傳輸 帶寬高達18Gbps 4K @ 50/ 602160P),這是1080/60的視頻分辨率的清晰的4 多達32個音頻溝道進行多維身臨其境的音頻體驗 最多的最高音頻保真度1536kHz音頻采樣頻率 雙視頻的同時遞送流提供給多個用戶在同一屏幕上 同時傳送多路音頻多用戶(最多4 9視頻寬高比:為廣角戲劇21支持 視頻和音頻流的動態同步 CEC擴展通過單一控制點提供更多的擴展命令和消費電子設備的控制

      HDMI 2.1

      HDMI 2.1根據飛利浦撰寫的白皮書增加支持動態元

      簡而言之:“HDMI 2.0A涵蓋HDR EOTF信令和靜態元數據元數據的動態是HDMI 2.1所涵蓋。

      201714日提出

      ·     帶寬提升至48Gbps

      ·     支持4K 120Hz8K 60Hz

      ·     支持高動態范圍成像(HDR),可以針對場景或幀數進行優化

      ·     支持eARC功能

      ·     可針對游戲幀數進行信號同步,減少畫面撕裂

      ·     向后兼容HDMI 2.0HDMI 1.4
